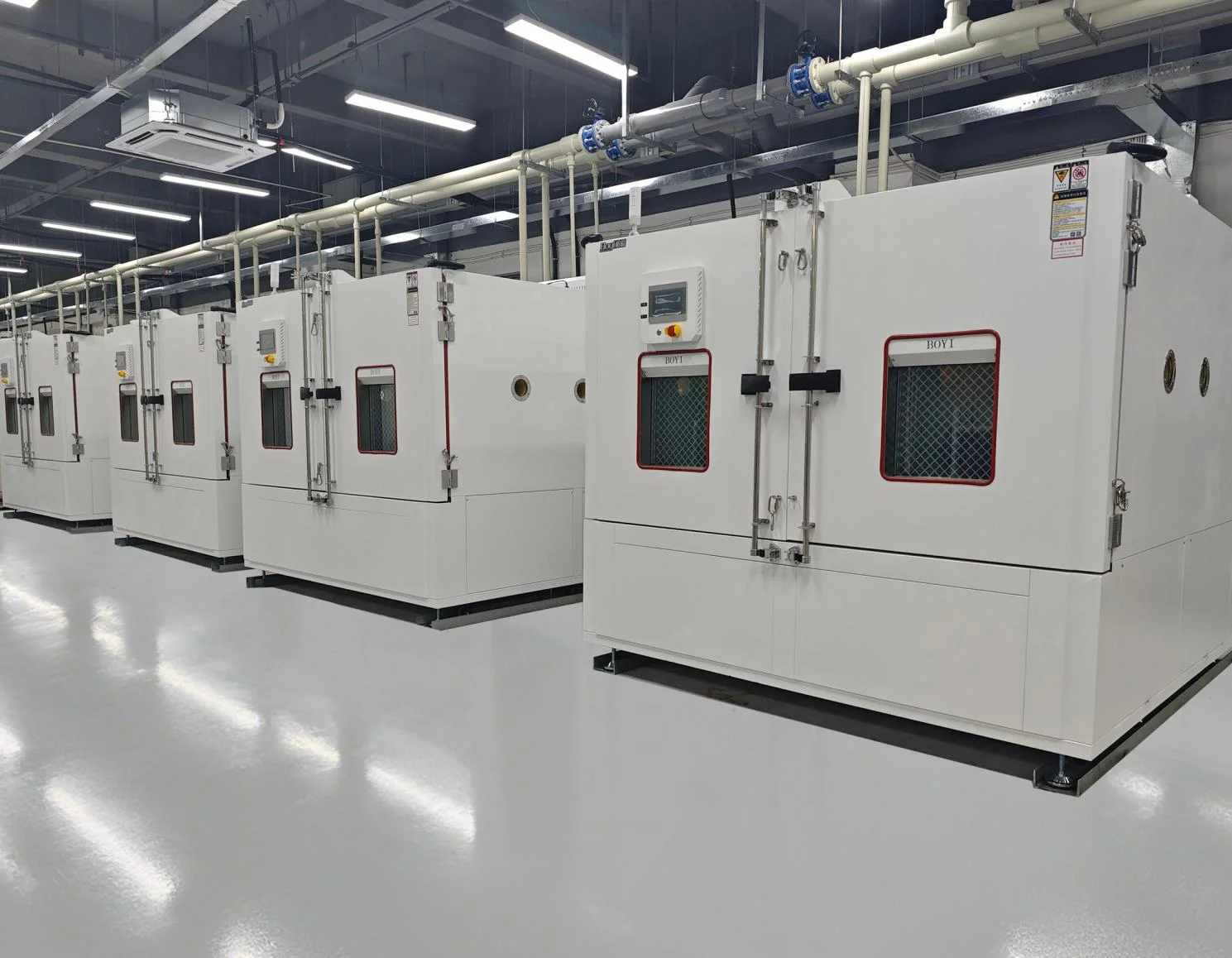

快速溫度變化試驗箱簡稱快速溫變試驗箱,在日常交流中工程師又稱快溫變箱、溫變箱、TC等。是一種采用單箱式結構、通過集成制冷系統與電加熱系統的協同調控,使試驗空間內的溫度按設定速率(通常為1~30℃/min)進行連續線性變化,以模擬產品在氣候環境中快速溫度交變工況,從而考核其材料熱脹冷縮適應性、焊點疲勞壽命、密封完整性及電氣性能穩定性的環境試驗設備。
英文全稱 | 應用場合 |
Rapid Temperature Change Test Chamber | 國內國標、設備銘牌、招投標、技術協議、學術論文。行業主流 |
Rapid Thermal Cycling Chamber | 側重溫度循環測試場景,電子、半導體文獻高頻使用 |

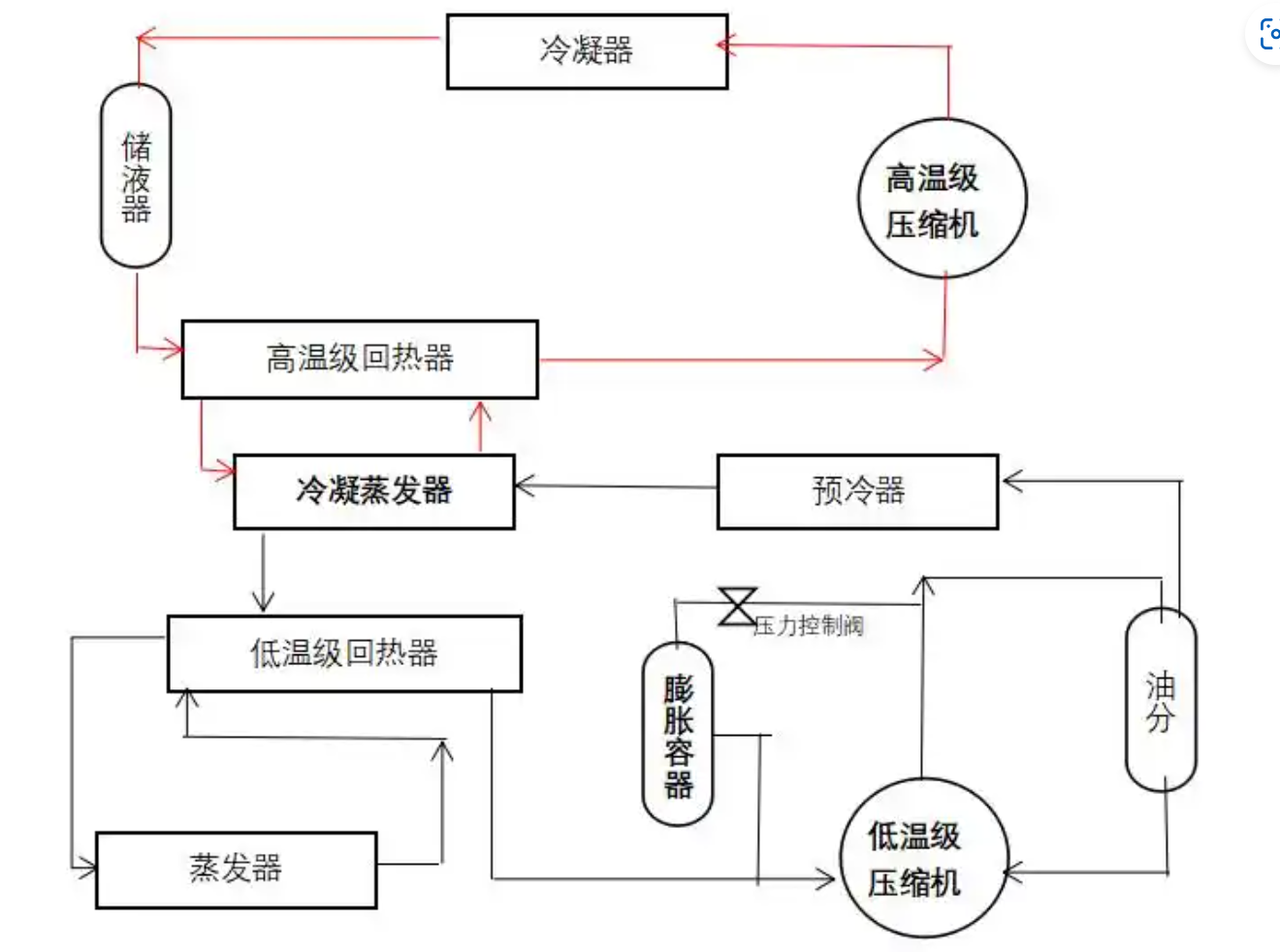

快速溫變試驗箱的制冷系統基于逆卡諾循環(Reverse Carnot Cycle),通過制冷劑的狀態變化實現熱量從低溫區向高溫區的強制轉移:
高溫級(R404A/R507):壓縮機將氣態制冷劑壓縮為高溫高壓氣體,經冷凝器向環境散熱液化,再通過膨脹閥節流降壓,在蒸發器內吸熱氣化,完成 the first制冷循環。
低溫級(R23/R508B):以高溫級的蒸發器作為低溫級的冷凝器,形成級聯換熱。低溫級制冷劑在更低壓力下蒸發,可將箱內溫度進一步拉低至-80℃甚至更低。
關鍵優勢:單級壓縮制冷受限于壓縮比和制冷劑物理特性,復疊結構通過分級壓縮能明顯拓寬溫域下限,同時避免了單一制冷劑在極端溫區效率驟降的問題。

壓縮機排量、蒸發器換熱面積及制冷劑充注量均按極限熱負荷(即目標溫變速率下的箱體熱容需求)進行冗余設計。例如,要實現15℃/min的降溫速率,制冷系統需具備超穩態維持所需的瞬時制冷量。
離心風機+導流板:形成強制對流,風速通常控制在2~5m/s,確保箱內溫度均勻性(≤2℃)。
回風口與送風口優化設計:避免氣流短路,使冷熱空氣充分混合,減少局部溫差。
換熱器結構:蒸發器和加熱器采用翅片管式或板式結構,增大與空氣的接觸面積,提高換熱效率。
內層不銹鋼(SUS304):導熱良好,利于熱量快速傳遞至試品。
超細玻璃棉/聚氨酯發泡保溫層:厚度通常100~150mm,導熱系數≤0.022W/,在快速溫變過程中有效減少箱體與外界的熱交換,降低無效熱損耗。
雙層箱體結構:外層冷軋鋼板噴塑主要起結構支撐和防護作用,與內層之間形成隔熱斷橋。
蒸汽加濕:通過電熱管或電極式加濕器產生潔凈蒸汽,注入風道與循環空氣混合。
機械制冷除濕:空氣流經蒸發器時,當蒸發器表面溫度低于air dew-point temperature,水蒸氣凝結析出,通過排水系統排出。
干風除濕:在極低濕需求下,引入經干燥處理的低溫低濕空氣進行置換。
PT100鉑電阻溫度傳感器:布置于箱內多個特征點(幾何中心、出風口、回風口、試品附近),實現多點采集與冗余校驗。
前饋+反饋復合控制:根據設定溫變速率曲線提前計算所需冷熱負荷,結合實時溫度偏差進行PID修正。
自適應增益調整:在寬溫域范圍內,由于制冷劑特性、換熱效率的非線性變化,系統需自動調整PID參數。
高低壓保護:壓縮機排氣壓力過高或吸氣壓力過低時自動停機,防止機械損壞。
超溫保護:硬件限溫器,當溫度超出安全閾值時切斷加熱電源。
漏電保護與接地監測:符合IEC/EN 61010-1安全標準。
制冷劑泄漏監測:部分機型配置冷媒濃度傳感器,觸發報警并停機。
GJB 150.3A/150.4A(軍用裝備實驗室環境試驗方法)
MIL-STD-810H(美國國防部環境工程考量)
GB/T 2423.22(電工電子產品環境試驗 溫度變化試驗)
IEC 60068-2-14(國際電工委員會溫度變化試驗標準)
通過溫度循環應力激發產品的潛在缺陷(如焊點疲勞、材料熱脹冷縮失配、密封失效等),利用阿倫尼烏斯模型(Arrhenius Model)或科芬-曼森方程(Coffin-Manson Equation)加速暴露可靠性問題,從而在研發階段篩選出設計或工藝薄弱環節。
阿倫尼烏斯模型:

當前行業前沿聚焦于:
線性液冷技術:采用液氮或特殊載冷劑直接冷卻,實現>30℃/min的極端速率;
級聯變頻驅動:通過變頻壓縮機有效匹配動態負荷,較傳統定頻系統節能30%以上;
數字孿生預調:基于箱體熱模型在軟件中預演溫變曲線,縮短實際調試周期。
| 型號 | 干熱 | B-TKW-120 | B-TKW-225 | B-TKW-504 | B-TKW-1000 | B-TKW-1500 |
| 濕熱 | B-THKW-120 | B-THKW-225 | B-THKW-504 | B-THKW-1000 | B-THKW-1500 | |
| 工作尺寸 (mm) | 450×600×450 | 600×750×500 | 700×900×800 | 1000×1000×1000 | 1500×1000×1000 | |
| 溫度范圍 | -70℃~180℃(200℃) ( A:0℃ B:-20℃ C:-40℃ D:-60℃ E:-70℃) | |||||
| 濕度范圍 ( 僅濕熱型 ) | 20%~98%RH (10%~98%RH 非標可選 ) | |||||
| 升降溫速率 | 1℃~30℃/min( 線性 / 非線性可選 ) | |||||
| 控溫精度 | 溫度波動度 :±0.5℃;溫度均勻度:±2.0℃ | |||||
| 溫濕度偏差 | ±1.0℃/±3.0%RH | |||||
型號說明:
B-TKW-120C-P3(B:柏毅; TKW:快溫變; 120:內箱容積; C:溫度范圍-40~180℃; P3:非線性升降溫速率3℃/min)
B-THKW-120E-X3(B:柏毅 ;THKW:快溫變帶濕度; 120:內箱容積; D:溫度范圍-70~180℃; ×3:線性升降溫速率3℃/min)
